山羊绒纤维是一种蛋白纤维，由很薄的鳞片层和发达的皮质层构成，鳞片层呈环状，翘角小，紧贴于毛干，表面光滑，纤维逆鳞片方向的摩擦因数大于顺鳞片方向的摩擦因数，所以山羊绒纤维在受外力作用时，纤维始终保持顺鳞片方向蠕动，导致纤维集合体紧密缠结，在织物表面毛圈纤维一端易滑出，并与表面的自由端纤维组成绒毛，在外力作用下，逐渐缠结成球。山羊绒针织物是以山羊绒为原料纺成的细纱线，编织后经过缩绒处理而成，缩绒的目的是使织物紧密厚实并产生绒茸。根据山羊绒针织物的特性，在穿着过程中缩绒后的织物表面产生绒茸，互相摩擦，缠结在一起，从而产生起球。

 起毛起球过程

当织物受到的外界摩擦力大于纤维强力及纤维之间的摩擦力或抱合力时，纤维末梢被拉出形成圈环和绒毛，织物表面因此生成绒毛，即称为起毛; 绒毛露出一定长度后，在一定距离间因揉搓摩擦，反复伸长和回缩而纠结成球，生成的毛球并不大，也不形成死结，它的一端在织物的纤维中，并连接于布面，形成球状，即称为起球。当织物继续受到摩擦时，连接毛球的纤维会因反复拉伸弯曲疲劳而断裂，发生毛球脱落。

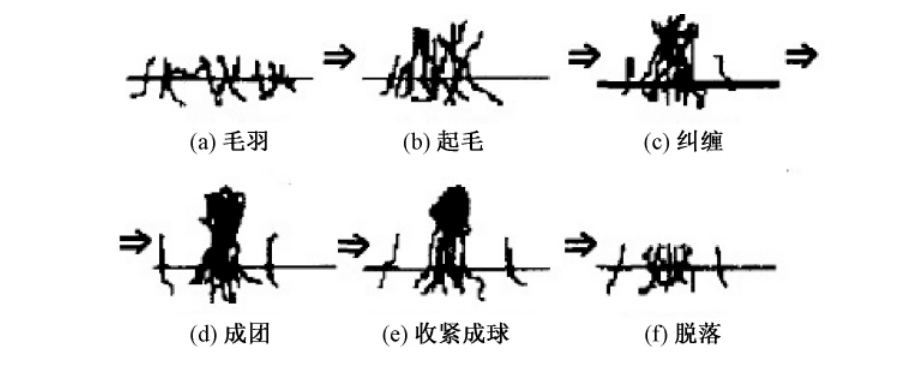

织物起球的过程大致可以分为以下几个阶段，如图1所示。

对山羊绒针织物起球机理和起球过程的研究分析，是解决山羊绒起毛起球问题的前提和基础。

通过研究发现:

①山羊绒针织物起球过程可分为绒毛产生、绒毛缠结成球和球的脱落3个阶段; ②当测试时间达到6h，山羊绒针织物表面才会产生明显长大成熟的毛球;

③起球个数达到最多的时间与单球重达到最大的时间是不一致的。

试  验

试验原理

按规定方法和试验参数，将山羊绒针织物试样套在聚氨酯塑料管上，放进能转动的衬有橡胶软木的方形木箱内滚动。在规定光照条件下，将滚动过的试样对比标准样照，评定起球等级。

试验准备

取样：从样品上剪取4个试样，每个试样的尺寸为125mm × 125mm，在每个试样上标记织物反面和织物纵向。另剪取1块尺寸为125mm × 125mm的试样作为评级所需的对比样。

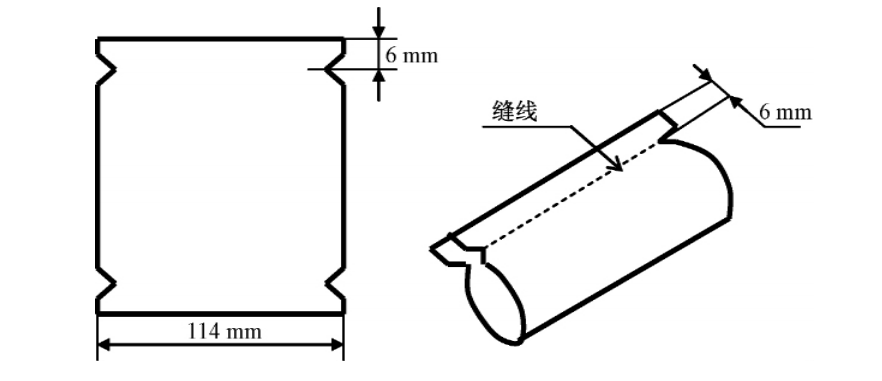

试样数量：取2个试样，每个试样正面向内折叠，距边6mm处缝合，其针迹密度应使接缝均衡，形成试样管，折的方向与织物的纵向一致。取另2个试样，分别向内折叠，缝合成试样管，折的方向与织物的横向方向一致。见图 2。

试样的安装

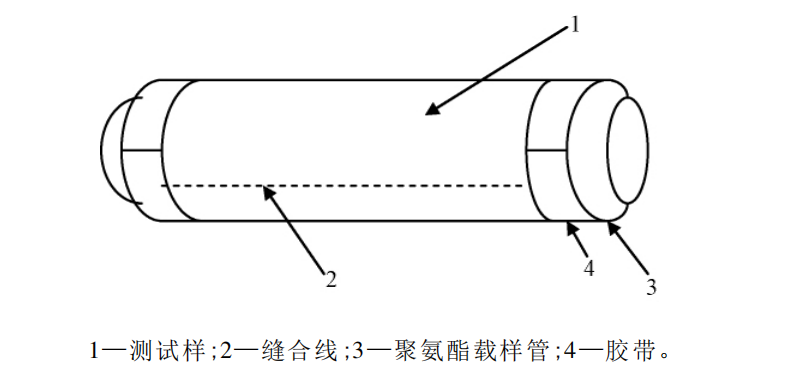

把缝好试样套反过来，使织物测试面朝外。试样在均匀的张力下，套在聚氨酯载样管上。试样套缝边应分开扁平地贴在载样管上。为了固定试样在载样管上的位置和防止试样边松散，在试样边上包以胶带纸( 长度不超过载样管圆周1.5圈) ，聚氨酯管两端各留出6mm。固定试样的每条胶带纸长度不超过聚氨酯管周长的1.5倍。如图3所示。

试验步骤

①试验前起球箱内必须清洁，不得留有任何短纤维或其他影响试验的物质。

②把4个安装好的试样载样管放入同一起球箱内，牢固地关上箱盖，把计数器拨到所需转动次数。

③按试验规定的条件在滚箱式起球仪上分别测试环锭纺羊绒针织物和走锭纺羊绒针织物 2、3、4、5h的起毛起球情况。

④启动起球箱，当计数器达到所需转数后，从载样管上取下试样，除去缝线; 展平试样，在评级箱内对比标准样照，评定每块试样的起球程度，以最邻近的1 /2级表示。

采用计量法和样照对比法相结合的评级方法。计量法是指称量织物上落下的毛球重; 样照对比法是将起球后的织物与标准样进行对比，确定试样的起球程度，起球程度共分 5 级，级数越小表示织物起球越严重，级数越大表示抗起球性能越好。对比法评级时，一定要在评级箱内进行。

评级方法

①观测者肉眼与试样距离300～500mm。

②测试试样放于左边、原样放于右边。

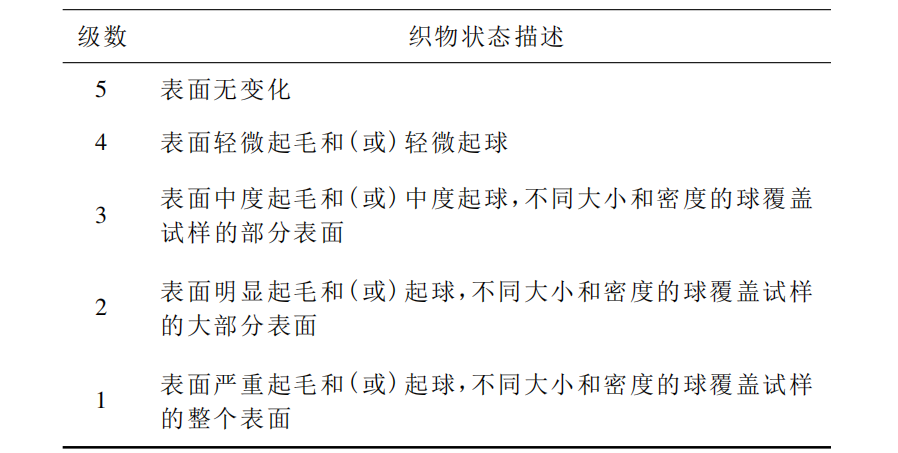

③评定测试样的级别，评级从5级( 无起球) 到1级( 起球非常严重) ，当级别介于 2 级之间时应报告半级。视觉描述评级见表 1。

④测试结果为 4 个测试样的平均值。

⑤推荐评定观测者应超过 1 人，应报告任何表面外观的恶化。

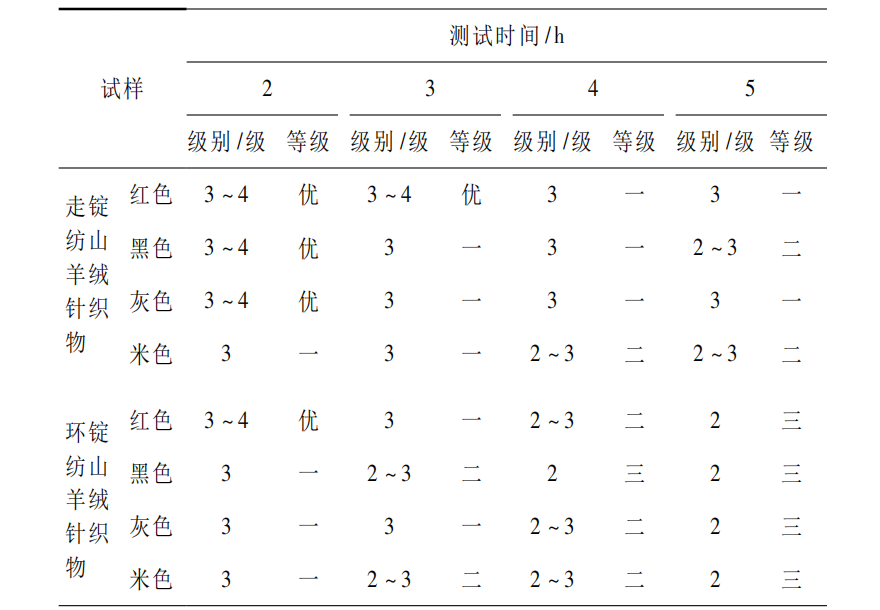

以4块试样的平均值(级) 表示试样的起毛起球等级。计算平均值，修约到小数点后二位。如小数部分小于等于0. 25则向下一级靠( 如2. 25即为2 级) ; 如大于等于0.75则向上一级靠( 如 2.85 即为3级) ; 如大于0.25 且小于0. 75则取 0.5 级。本试验评级结果数据记录如表2所示。

从表2可以看出，走锭纺羊绒针织物的起毛起球等级优于相同转数的环锭纺羊绒针织物。以织物磨损5h为例，走锭纺羊绒针织物的起毛起球平均级别高于环锭纺羊绒针织物1级左右，起毛起球等级高于2级左右。起球箱内磨掉的绒毛和毛粒重量走锭纺羊绒针织物也少于相同转数的环锭纺羊绒针织物。

在纤维原料、纱线支数、针织物组织结构、缩绒工艺等条件都相同的情况下，纺纱工艺对山羊绒针织物起毛起球性能有很大的影响，这与走锭纺和环锭纺的不同纺纱机理有关。走锭纺纱是山羊绒纱线的最佳纺纱方法，尤其适纺特种动物纤维针织纱。一般情况下，纱线中纤维排列越平直，织物的抗起毛起球性越好。走锭纱中纤维排列凌乱，对织物抗起毛起球不利，但与环锭 纱相比，走锭纱结构紧密，纱线边缘的纤维毛羽少，这种结构有利于抗起毛起球性能。
